| Магнит |
Нет , D (Встроенный) |
|---|---|
| Монтаж |
B (Базовый) , D (Проушина) , F (Передний фланец) , G (Задний фланец) , L (Лапа) |
| Диаметр поршня |
20mm , 25mm , 32mm , 40mm , 50mm , 63mm , 80mm , 100mm |
| Резьба наконечника штока |
Наружная резьба , F (Внутренняя резьба) , G (удлиненный шток с наружной резьбой) |
| Датчик положения |
Без датчика , M9B—электронный , общего назначения , 2-проводный , осевой , M9BA—электронный , влагостойкий , 2-проводный , осевой , M9BAV—электронный , влагостойкий , 2-проводный , вертикальный , M9BV—электронный , общего назначения , 2-проводный , вертикальный , M9BW—электронный , 2-цветная индикация , 2-проводный , осевой , M9BWV—электронный , 2-цветная индикация , 2-проводный , вертикальный , M9N—электронный , общего назначения , 3-проводный NPN , осевой , M9NA—электронный , влагостойкий , 3-проводный NPN , осевой , M9NAV—электронный , влагостойкий , 3-проводный NPN , вертикальный , M9NV—электронный , общего назначения , 3-проводный NPN , вертикальный , M9NW—электронный , 2-цветная индикация , 3-проводный NPN , осевой , M9NWV—электронный , 2-цветная индикация , 3-проводный NPN , вертикальный , M9P—электронный , общего назначения , 3-проводный PNP , осевой , M9PA—электронный , влагостойкий , 3-проводный PNP , осевой , M9PAV—электронный , влагостойкий , 3-проводный PNP , вертикальный , M9PV—электронный , общего назначения , 3-проводный PNP , вертикальный , M9PW—электронный , 2-цветная индикация , 3-проводный PNP , осевой , M9PWV—электронный , 2-цветная индикация , 3-проводный PNP , вертикальный , A90—геркон , пост. ток >5<24 , перем. ток <100 , осевой , A90V—геркон , пост. ток >5<24 , перем. ток <100 , вертикальный , A93—геркон , пост. ток >5<24 , перем. ток <100 , светодиод , осевой , A93V—геркон , пост. ток >5<24 , перем. ток <100 , светодиод , вертикальный , A96—геркон , пост. ток 4-8 , светодиод , осевой , A96V—геркон , пост. ток 4-8 , светодиод , вертикальный , B54—геркон , пост. ток >5<24 , перем. ток <200 , светодиод , осевой , B64—геркон , пост. ток >5<24 , перем. ток <200 , осевой , G59—электронный , общего назначения , 3-проводный NPN , G59W—электронный , диагностика , 3-проводный NPN , G5BA—электронный , влагостойкий , 2-проводный , G5P—электронный , общего назначения , 3-проводный PNP , G5PW—электронный , диагностика , 3-проводный PNP , K59—электронный , общего назначения , 2-проводный , K59W—электронный , диагностика , 2-проводный |
| Шнур или разъем с кабелем |
0.5 м (Нет в случае отсутствия датчика) , L (3m) , M (1m) , Z (5m) , SAPC [Длина кабеля 0.5 м , разъем M8 (3 pin)] , SBPC [Длина кабеля 0.5 м , разъем M8 (4 pin)] , SDPC [Длина кабеля 0.5 м , разъем M12 (4 pin)] , MAPC [Длина кабеля 1.0 м , разъем M8 (3 pin)] , MBPC [Длина кабеля 1.0 м , разъем M8 (4 pin)] , MDPC [Длина кабеля 1.0 м , разъем M12 (4 pin)] , SC [Длина кабеля 0.3 м , разъем M12 (4 pin) , 3 & 4 OUT] |
| Количество |
2 шт. (Нет в случае отсутствия датчика) , S (1 шт.) |

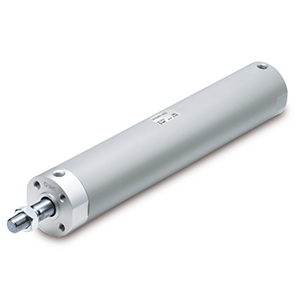

C(D)G3-Z1, Пневмоцилиндр, укороченный тип, двустороннего действия с односторонним штоком
- Диаметр поршня (мм): 20, 25, 32, 40, 50, 63, 80, 100
- Ход до 300 мм
- Укороченная конструкция
- Эластичный демпфер.
Характеристики
