| Магнит |
Нет , D (Встроенный) |
|---|---|
| Монтаж |
B (Базовый) , L (Лапа) , F (Передний фланец) , G (Задний фланец) , C (Одинарная проушина) , D (Двойная проушина) , U (Передняя цапфа) , T (Задняя цапфа) , E (Несъемная проушина) , BZ (Основной / под выступ) , FZ (Выступ / передний фланец) , UZ (Выступ / передняя цапфа) |
| Диаметр поршня |
20 мм , 25 мм , 32 мм , 40 мм |
| Резьба наконечника штока |
Наружная резьба , F (Внутренняя резьба) , G (удлиненный шток с наружной резьбой) |
| Датчик положения |
Без датчика , M9B—электронный , общего назначения , 2-проводный , осевой , M9BW—электронный , 2-цветная индикация , 2-проводный , осевой , M9N—электронный , общего назначения , 3-проводный NPN , осевой , M9NW—электронный , 2-цветная индикация , 3-проводный NPN , осевой , M9P—электронный , общего назначения , 3-проводный PNP , осевой , M9PW—электронный , 2-цветная индикация , 3-проводный PNP , осевой , F9G—электронный , 3-проводный NPN , осевой , F9H—электронный , 3-проводный PNP , осевой , A33A—геркон , пост. ток >5<24 , светодиод , терминал , A34A—геркон , пост. ток >5<24 , перем. ток <200 , светодиод , терминал , A44A—геркон , пост. ток >5<24 , перем. ток <200 , светодиод , DIN , A90—геркон , пост. ток >5<24 , перем. ток <100 , осевой , A93—геркон , пост. ток >5<24 , перем. ток <100 , светодиод , осевой , A96—геркон , пост. ток 4-8 , светодиод , осевой , B54—геркон , пост. ток >5<24 , перем. ток <200 , светодиод , осевой , B59W—геркон , пост. ток >5<24 , светодиод , осевой , B64—геркон , пост. ток >5<24 , перем. ток <200 , осевой , C73C—геркон , пост. ток >5<24 , светодиод , разъем , C80C—геркон , пост. ток >5<24 , перем. ток <100 , разъем , G39A—электронный , общего назначения , 3-проводный NPN , терминал , H7BA—электронный , влагостойкий , 2-проводный , кабель , H7C—электронный , общего назначения , 2-проводный , разъем , H7NF—электронный , диагностика , 4-проводный NPN , кабель , K39A—электронный , общего назначения , 2-проводный , терминал |
| Шнур или разъем с кабелем |
0.5 м (Нет в случае отсутствия датчика) , L (3 м) , M (1 м) , N (Без проволочного вывода) , Z (5 м) , SAPC [Длина кабеля 0.5 м , разъем M8 (3 pin)] , SBPC [Длина кабеля 0.5 м , разъем M8 (4 pin)] , SDPC [Длина кабеля 0.5 м , разъем M12 (4 pin)] , MAPC [Длина кабеля 1.0 м , разъем M8 (3 pin)] , MBPC [Длина кабеля 1.0 м , разъем M8 (4 pin)] , MDPC [Длина кабеля 1.0 м , разъем M12 (4 pin)] |
| Количество |
2 шт. (Нет в случае отсутствия датчика) , S (1 шт.) |

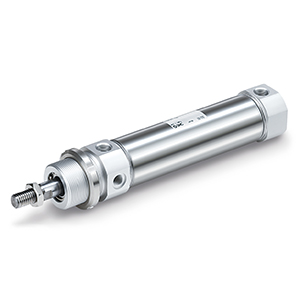

C(D)M3 Пневмоцилиндр, двустороннего действия с односторонним штоком, короткий тип
- Двустороннего действия с односторонним штоком
- Диаметры поршня; 20mm, 25mm, 32mm, 40mm
- Strokes from 25mm through 300mm
- Mounting: basic, foot, flange, clevis, trunnion
- Соответствует RoHS
Характеристики
